FCD抗拉強度不足

之前廠商生產的球狀石墨抗拉強度都沒問題，但是這次就不行。還說製程都是相同的。
只好看看金相。

基地是pearlite     eutectic graphite+nodular graphite+ ferrite+cementite

高週波硬度不足

說明：高週波熱處理硬度要求HRC57-62，但是實際測試硬度只有HRC50。

原因：
金相組織並非完全的回火麻田散鐵，混合的組織硬度當然不足。
中間的淺色為偏析組織。

SPCC氮化

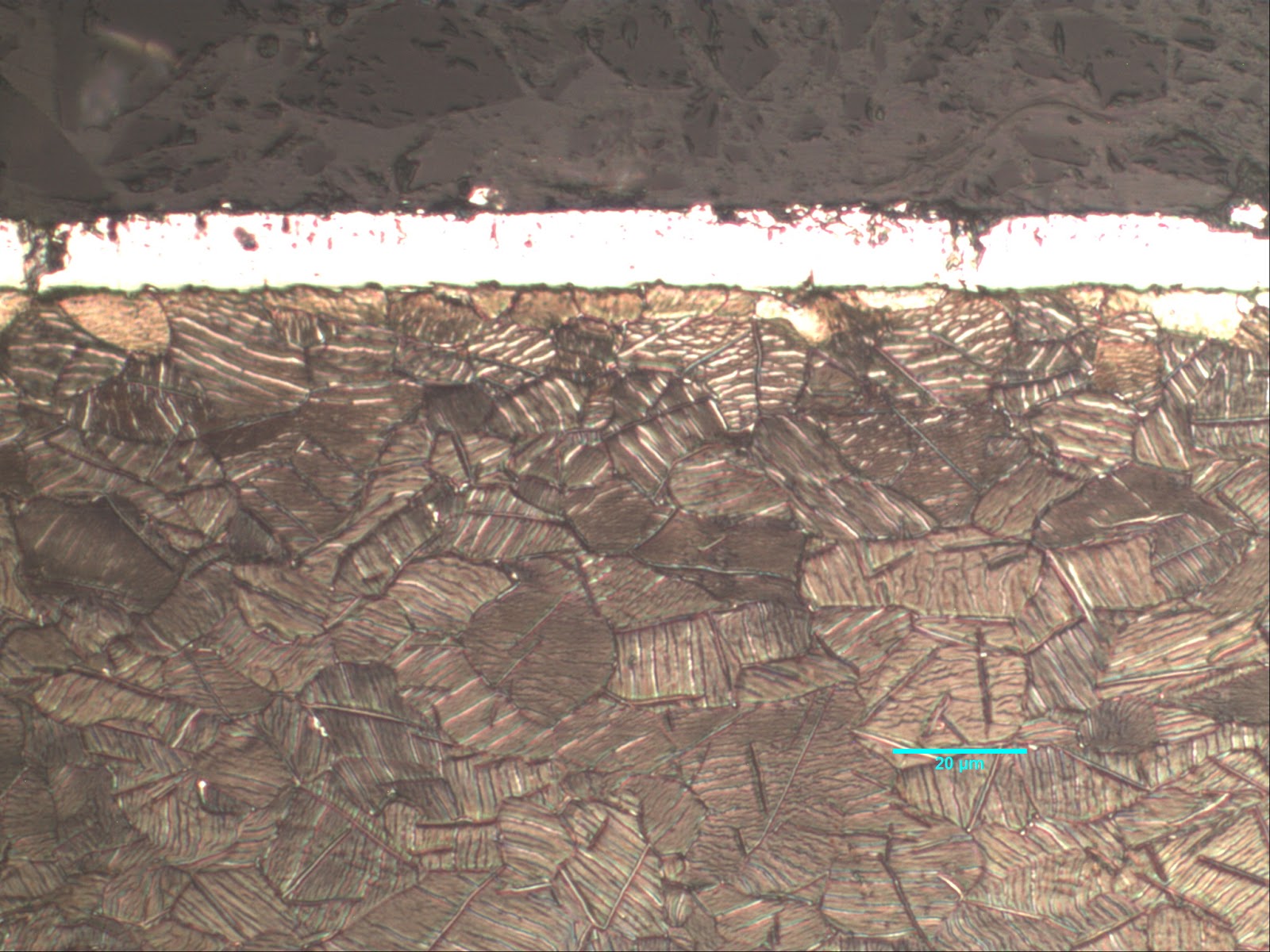

雖然說有氮化用鋼，但是實務上很多作氮化熱處理的零件並非使用氮化用鋼，SPCC或低碳鋼做氮化就是很好的例子。如下所列金相照片：

鋁合金常用的腐蝕液Killer和NaOH

10%NaOH(1)

10%NaOH(2)

10%NaOH(3)

10%NaOH(4)

以下是用Killer腐蝕液所呈現的金相組織

Killer etchant (1)

Killer etchant (2)

Killer etchant (3)

Killer etchant (4)

救命啊！鑽石研磨盤之刮刮樂

這是一個法國品牌P1200的鑽石研磨盤，使用時發現都有很粗的刮痕產生。拿到顯微鏡下觀察，兇手就是它。一顆0.1211mm的磨粒(大約是P120)，導致每次的旋轉就是一道深深的刮痕。

正常P1200磨料大小大約是16μm，但是這個磨粒整整大了快8倍。難道這年頭只有cost reduction，品質就再說吧！

2016/05/26後續貿易商跟製造商反映這個狀況，也把有問題的研磨盤給他們，據說他們剛開始只是默然以對，然後才說會再分析看看。


Note：磨粒的大小只是個概略值，同樣P1200的砂紙不同的廠商所製造的就不一定相同，但是不會差太多的。

上面標示為大的磨粒，下面標示為正常的磨粒接近16μm

SAE1045 高週波熱處理不良

induction hardening

Microstructure of quenched and tempered

金相砂紙常用號數與磨料大小

研磨金相所用的水砂紙，其規格主要有美規、歐規。美規直接標明號數，歐規則在號數前加P作為標示。

美規 號數	歐規 號數	磨料大小
		美規μm	歐規μm
60	P60	268.0	269.0
120	P120	116.0	125.0
180	P180	78.0	82.0
240	P280	53.5	52.2
320	P400	36.0	35.0
400	P800	23.6	21.8
600	P1200	16.0	15.3
800	P1500	12.2	12.6
1000	P2000	9.2	10.3
	P2500		8.4

資料參考：http://sizes.com/tools/sandpaper.htm

P120 研磨面

P600 研磨面

P800 研磨面

P1200 研磨面

P1500 研磨面

P2000 研磨面
